Gušeno titranje u LC-krugu

Gušeno titranje u LC-krugu

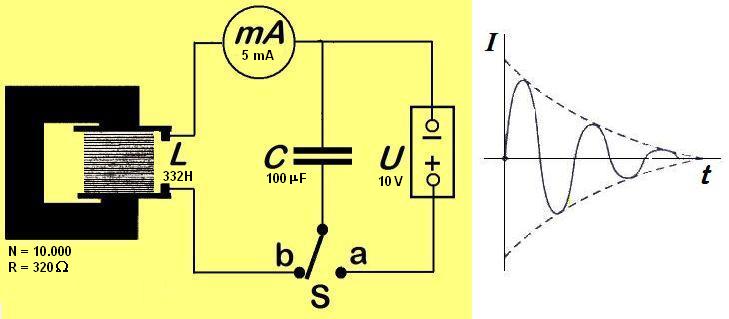

LC krug se sastoji od izvora istosmjernog napona U kojim se puni kondenzator C kada sklopka S stoji u položaju a, prebacivanjem sklopke u položaj b kondenzator se prazni kroz zavojnicu induktiviteta L, u zavojnici se protokom struje, koja mijenja jakost, stvara napon samoindukcije koji ponovo napuni kondenzator ali suprotnim polaritetom, kondenzator se zatim ponovo prazni kroz zavojnicu i tako dolazi do titranja što se očituje njihanjem kazaljke galvanometra mA. Graf pokazuje ovisnost jakosti struje o vremenu. Amplituda se naravno zbog otpora smanjuje.
U pokusu je upotrijebljen kondenzator kapaciteta 100 – 125 µF, zavojnica s 10 000 namotaja koja ima omski otpor 320 Ω i induktivitet 332 H kada je na zatvorenoj transformatorskoj jezgri. Napon je izvora 10 V, a mjerno područje miliampermetra 5 mA.

Ovdje je poveznica na zanimljivu animaciju el. titrajnog kruga.

Animacija:

Električni titrajni krug - ator: Walter Fendt
