Nevidljiva ruka Carnotovog ciklusa

Stroj energiju od ekspanzije ne predaje samo zamašnjaku nego vrši i neki drugi koristan rad radi kojeg je i konstruiran. Tu dolazimo do suštine korisnog rada i principa na kojem toplinski strojevi uopće rade. Radi se o preciznoj podjeli energije.
U svakom ciklusu (pa tako i Carnotovom), rad dobiven tijekom ekspanzije mora biti veći od rada potrebnog za kompresiju. Ta razlika je ono što mi koristimo za pokretanje automobila, generatora ili pumpe.

Evo kako se ta energija "dijeli" u jednom krugu:

1. Raspodjela rada tijekom ekspanzije

Kada se plin širi (ekspanzija), on gura klip van. Ukupni rad koji plin tada obavi (W_ekspanzije) dijeli se na tri dijela:

• Dio za zamašnjak: Energija koja se "posuđuje" zamašnjaku kako bi on imao snage vratiti klip natrag u fazi kompresije.
• Dio za koristan rad (W_neto): To je višak energije koji odlazi na osovinu stroja da bi okretao kotače ili miješalicu.
• Dio za svladavanje trenja: U realnim strojevima, nažalost, dio uvijek "pojede" trenje (iako ga u Carnotovom modelu ignoriramo).

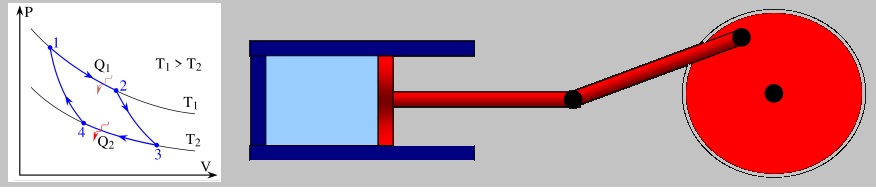

2. Energijska bilanca na p-V dijagramu

Ako pogledamo klasični dijagram tlaka (p) i volumena (V), vidjet ćemo zatvorenu krivulju.

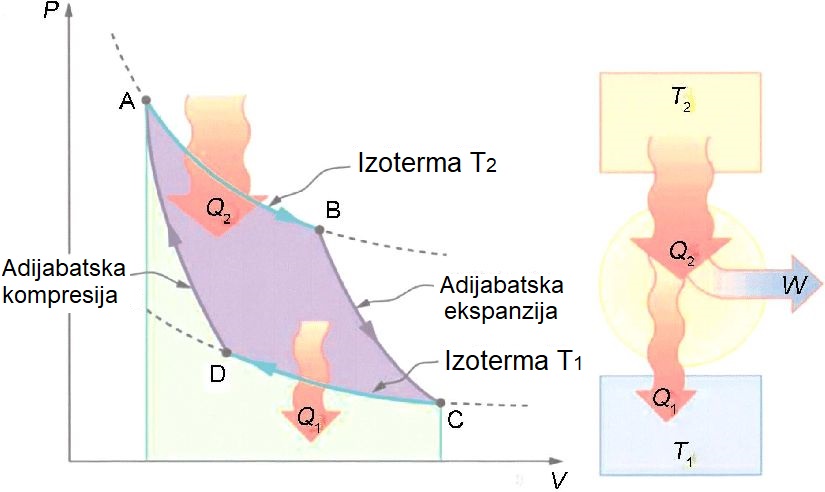

• Površina ispod gornjih krivulja (ekspanzija): Predstavlja sav rad koji je plin "proizveo", odnosno izvršio.
• Površina ispod donjih krivulja (kompresija): Predstavlja rad koji moramo "vratiti" sustavu (pomoću zamašnjaka) da bismo ga vratili na početak za novi ciklus.
• Površina unutar petlje: To je koristan rad. To je ono što ostane nakon što zamašnjak "uzme svoj dio" za povratak klipa.

3. Zašto je Carnotov ciklus "idealan"?

U idealnom Carnotovom stroju, zamašnjak bi bio savršen. On bi primio točno onoliko energije koliko mu treba da izvrši kompresiju i vratio bi je bez ijednog postotka gubitka.

Problem stvarnih strojeva je što: a) zamašnjak ima trenje u ležajevima. b) Zrak pruža otpor. c) Materijali se zagrijavaju i hlade neefikasno.

💡 Razlika u opisu ciklusa koja mijenja sve: Apstrakcija i stvarnost

Postoji bitna razlika u tome kako promatramo ovaj proces:

Bez strojarstva, fizika je samo crtež. Bez fizike, strojarstvo je samo hrpa željeza.

Ova je slika konkretna a učenicima bi trebalo skrenuti pozornost na sljedeće:

1. Vizualni most (p-V dijagram + Mehanika) Većina udžbenika prikazuje samo p-V dijagram (u sredini). Ova ilustracija okružuje dijagram crtežima klipa i radilice, što odmah odgovara na pitanje: "Gdje je klip u točki C?". Točka A: Klip je u "gornjoj mrtvoj točki" (najmanji volumen). Točka C: Klip je u "donjoj mrtvoj točki" (najveći volumen).
2. Eksplicitno spominjanje zamašnjaka U opisima koraka (c) i (d) se direktno navodi: "...dok zamašnjak vrši kompresiju". To je ključni trenutak za nastavu. Možete pitati učenike: "Što bi se dogodilo u točki C da nema tog zamašnjaka?". Odgovor je jasan: stroj bi stao jer plin na dnu nema više snage da sam sebe stisne.

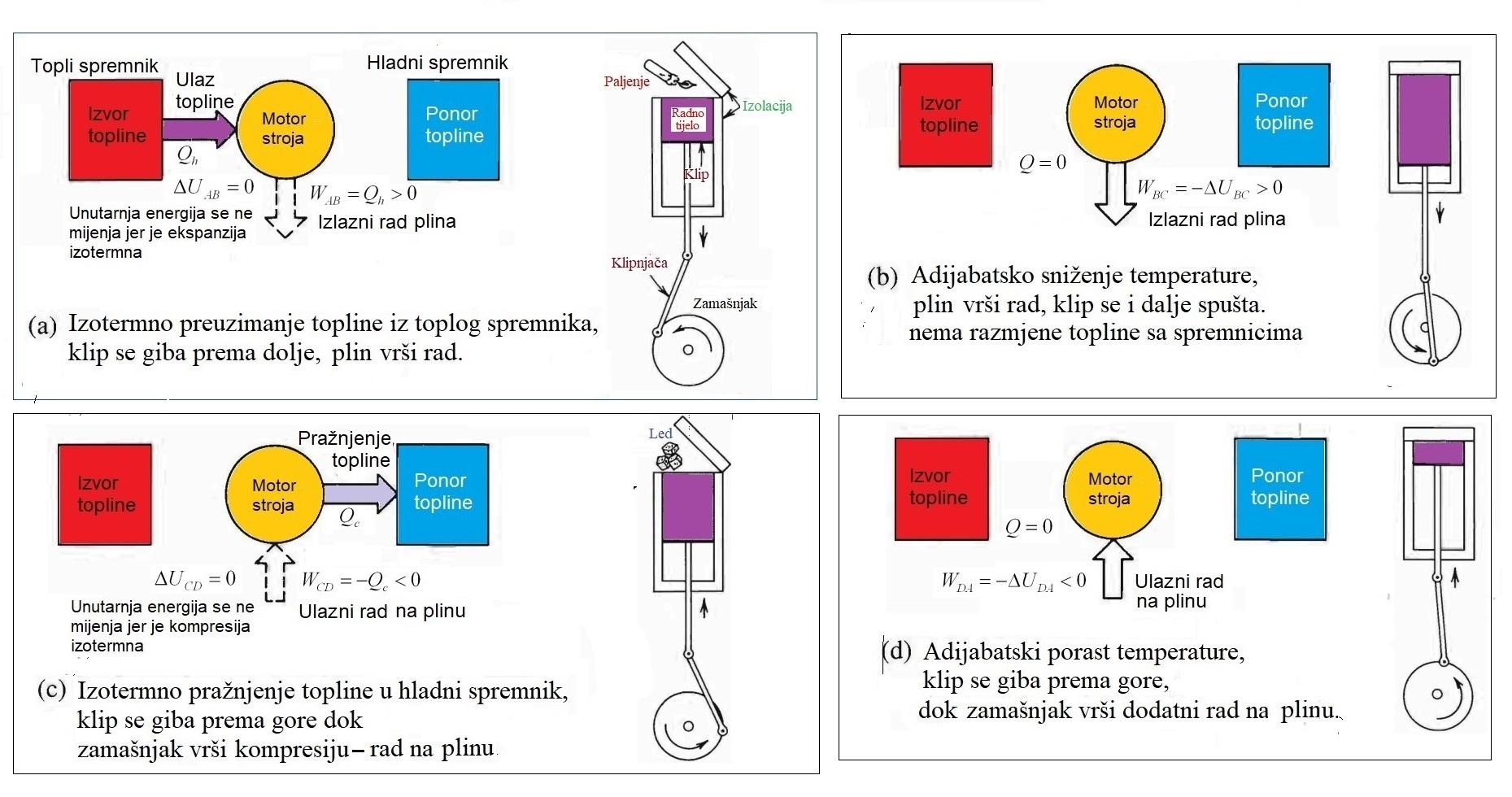

3. Prikaz "Energetskog knjigovodstva" Pored svakog koraka stoje formule (npr. ΔU_AB = 0, W_AB = Q_h > 0). To pomaže učenicima da shvate: Izotermni procesi (A-B i C-D): Energija samo "prolazi" kroz sustav (iz izvora u rad ili iz rada u ponor). Adijabatski procesi (B-C i D-A): Sustav troši vlastitu unutrašnju energiju ili mu se ona povećava jer je "izoliran" (nacrtan je poklopac/izolacija na cilindru).

Povijest: "Sprinkle Boy" i termički šok

U Newcomenovom parnom stroju, hlađenje je bilo brutalno – prskanjem hladne vode u cilindar. Time se hladilo i samo željezo stroja, što je bilo užasno rastrošno.
Hlađenje nakon ekspanzije osnova je koncepta kružnih procesa. Pincip je primijenjen kod prvog Newcomenovog parnog stroja.
U idealnom slučaju cilindar treba napuniti parom da se klip podigne, a zatim želimo da para nestane stvarajući vakuum uslijed čega vanjski tlak potiskuje klip prema dolje.
Newcomen je u svom izvornom stroju to učinio prskanjem hladne vode u cilindar, za što je bio zadužen momak, tzv. "Sprinkle boy", hlađenjem pare i stvaranjem djelomičnog vakuuma - tlak zraka gura klip prema dolje. Problem s ovim je bio što su se u svakom ciklusu hladile stijenke cilindra, pa se svježa vruća para za sljedeći takt odmah kondenzirala i tek nakon što su se stijenke zagrijale iznad vrelišta, para je mogla pokrenuti dizanje klipa.

Slika 2: Legendarni "Sprinkle Boy" upravlja hlađenjem štrcajući hladnu vodu u cilindar.

Četiri koraka inženjerske stvarnosti

Carnot je shvatio: da bi stroj bio učinkovit, hlađenje mora biti adijabatsko (radom plina), bez razmjene topline s okolinom. Zato kretanje mora održavati zamašnjak.

Slika 3: Inženjerski ciklus: zamašnjak se "puni" energijom koju zatim vraća u vidu kompresije.

Točka preokreta: Što se događa kada plin "posustane"?

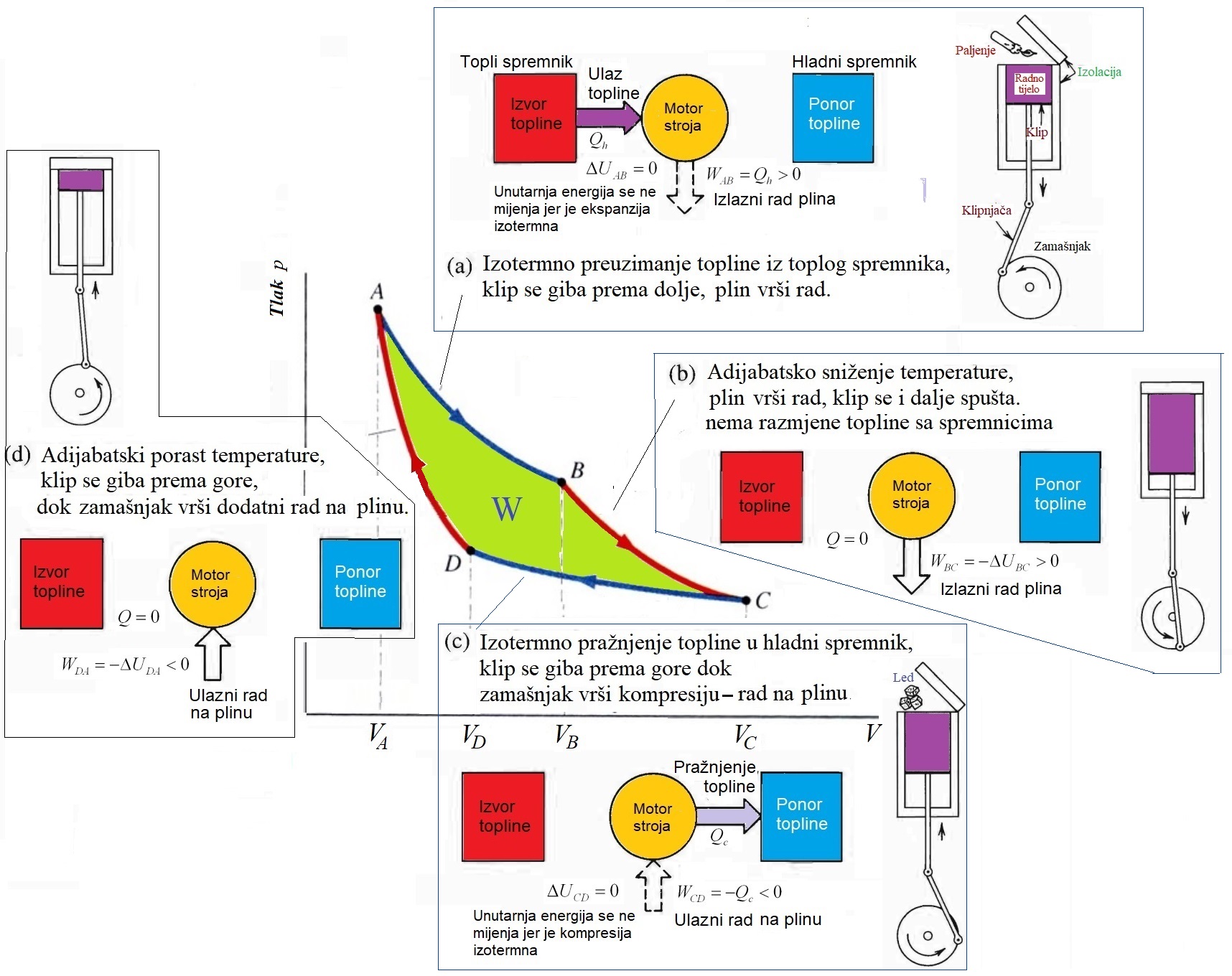

U klasičnim udžbenicima, prijelaz iz koraka 2 u korak 3 izgleda kao prirodna stvar. No, pogledajmo pobliže što se događa u "stvarnom" stroju na slici 3.:

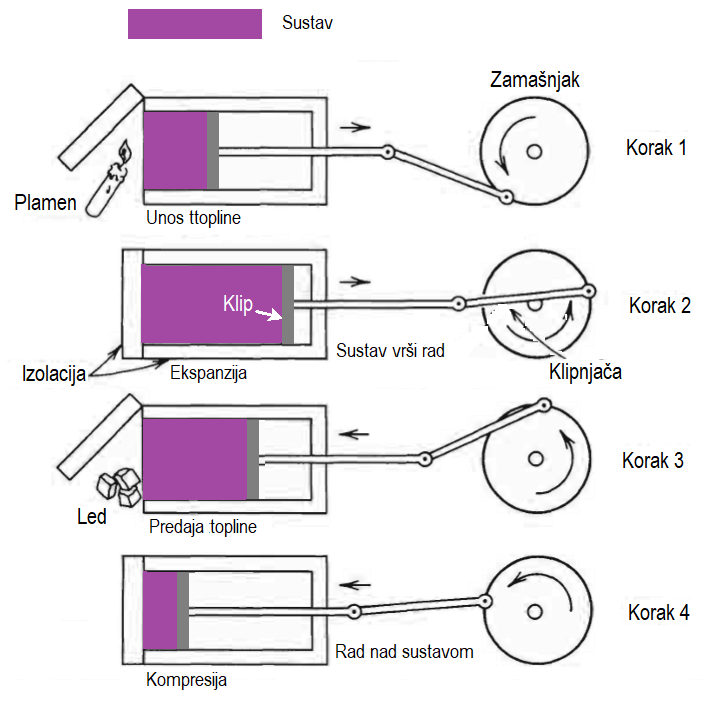

1. Faza punjenja štedionice (Korak 1 i Korak 2):
   U prva dva koraka, plin je kralj. On se širi, gura klip udesno i preko klipnjače prisiljava zamašnjak da se zavrti. Što učenik treba uočiti: Zamašnjak ovdje "upija" rad. On ubrzava. Plin mu predaje svoju energiju, a zamašnjak je sprema u obliku kinetičke energije rotacije.
2. Kritični trenutak (Kraj koraka 2 / Početak koraka 3):
   Klip je došao u najnižu točku. Tlak plina je pao, a on je sad u kontaktu s hladnom okolinom (Led). Plin nema više nikakvu sposobnost da sam sebe komprimira natrag ulijevo. Kada bi ovo bila obična kutija s klipom, tu bi sve stalo. Uloga zamašnjaka: Zamašnjak je sada na vrhuncu svoje brzine. On ima inerciju i "odbija" se zaustaviti.
3. Zamašnjak preuzima kormilo (Korak 3 i Korak 4):
   Pogledajte smjer strelica u koracima 3 i 4. One sada pokazuju ulijevo (⟵). Korak 3: Zamašnjak svojim ogromnim momentom tromosti nastavlja okretanje i "povlači" ili "gura" klipnjaču natrag. On sada vrši rad nad plinom. Hladna okolina (Led) pomaže jer prezima toplinu plina i smanjuje mu tlak (otpor), ali zamašnjak je taj koji obavlja fizički pokret.
4. Ovo je najdojmljiviji dio:
   Cilindar je ponovno izoliran (adijabatski - nema razmjene topline s okolinom). Zamašnjak koristi zadnje zalihe svoje pohranjene energije da "nasilno" stisne plin do početne točke. Time mu podiže temperaturu i vraća ga u "borbeni položaj" za novi ciklus.

🔍 ZANIMLJIVOST: Tesla i besplatna energija

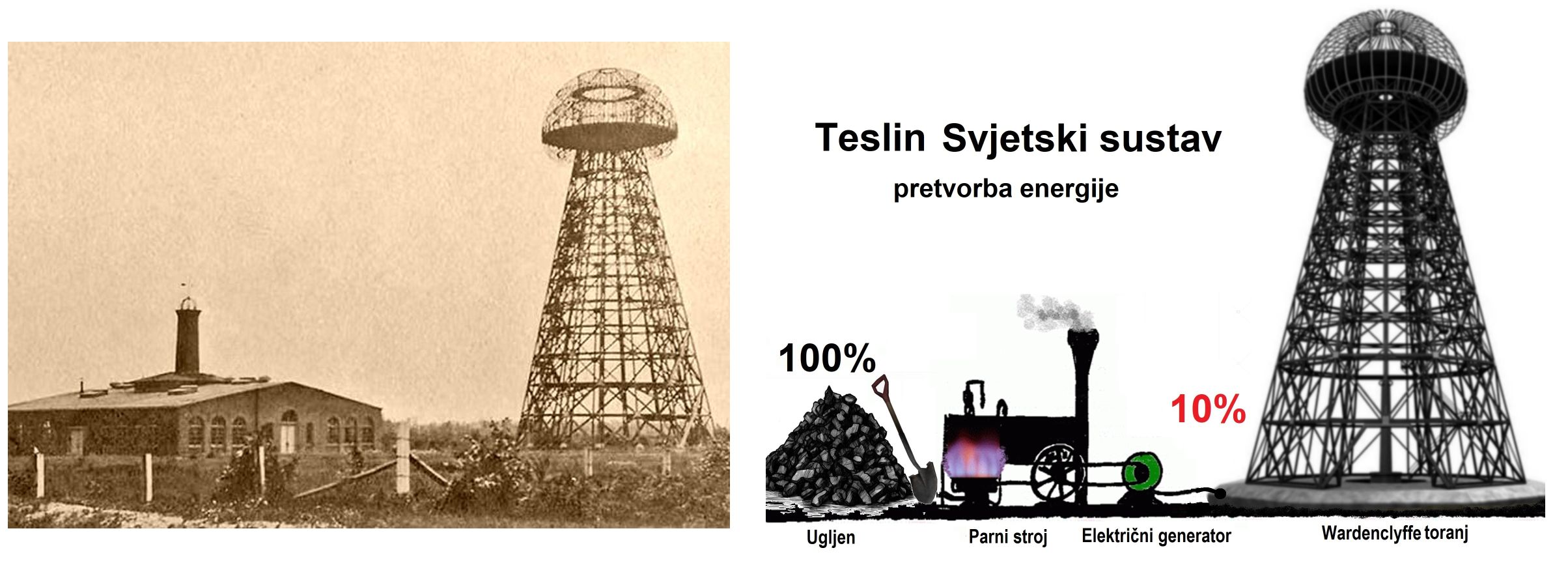

Pogonska zgrada s velikim dimnjakom i pretvorba energije za napajanje tornja.

Na fotografiji se uz Teslin toranj "Wardenclyffe" vidi pogonska zgrada s velikim dimnjakom, jer je za pokretanje generatora korišten snažan parni stroj ložen ugljenom. Ta parna elektrana snage 200 kW dokazuje ogroman unos plaćene energije ugljena kako bi se pokrenuo "Svjetski sustav besplatnog prijenosa kroz Zemlju", "bez gubitaka".

Mnogi Teslu vide kao čarobnjaka koji je stvarao energiju "ni iz čega". Međutim, ova slika otkriva istinu: iza futurističkog tornja stoji parni stroj, hrpa ugljena i dimnjak.

1. Lanac pretvorbe (Gubici na svakom koraku)

Unutar Teslinog sustava "skriva" se Carnotova iskoristivost:

• Kemijska energija (Ugljen): Počinjemo sa 100%.
• Toplinska u Mehaničku (Parni stroj): Tu nastupa Carnot! Čak i da je Tesla imao najbolji parni stroj na svijetu, većina energije (Q_izlaz) nepovratno odlazi kroz onaj veliki dimnjak u atmosferu.
• Mehanička u Električnu (Generator): Dodatni gubici na trenje i zagrijavanje žica.
• Električna u Bežičnu (Toranj): Teslina vizija prijenosa kroz Zemlju - Jouleova toplina.

2. Bilanca: Zašto je na slici "10%"?

Ovo je ključno, tih 10% nije bila Teslina "nesposobnost", već termodinamički limit.

• Čak i da je Teslin toranj bio 100% učinkovit u slanju energije kroz Zemlju, on je i dalje bio "rob" parnog stroja u zgradi pored tornja.
• Parni stroj je morao proći kroz Carnotov ciklus (ekspanzija, hlađenje, kompresija uz pomoć zamašnjaka) koji u stvarnosti ne postoji kao idealan ciklus.

Termodinamika iza Teslinog tornja

Često zaboravljamo da je legendarni Wardenclyffe toranj zapravo bio "potomak" Newcomenovog stroja. Na ovoj fotografiji vidite pogonsku zgradu s dimnjakom — to je bilo srce sustava. Unutra je parni stroj spaljivao ugljen kako bi pokrenuo generatore.

Bez obzira na Teslinu genijalnost u elektrotehnici, njegov sustav nije mogao pobjeći od Carnotovog pravila: da bi dobio rad (struju), moraš imati hladni ponor. U Teslinom slučaju, ponor je bila atmosfera u koju je kroz onaj dimnjak odlazio veći dio energije ugljena. Tesla je želio osvijetliti svijet, ali termodinamika je odredila da će se usput jako puno "grijati nebo".

Od dječaka koji je prskao vodu u Newcomenov cilindar, preko Carnotovog idealnog zamašnjaka, do Teslinog tornja koji je trebao bežično napajati gradove — put energije je uvijek isti. To je put stalne borbe s gubicima i potraga za onim savršenim krugom koji smo naučili crtati u drugom razredu srednje škole.

Evolucija ideje

Zamašnjak: Nevidljivi heroj Carnotovog stroja

💡 Što je to zamašnjak? (Mali podsjetnik)

Budući da se iz srednjoškolskog programa fizike nažalost izbacilo gradivo o rotaciji krutog tijela i momentu tromosti, većina učenika nikada nije čula za zamašnjak. Upravo zato je ova slika ključna za razumijevanje Carnotovog stroja.

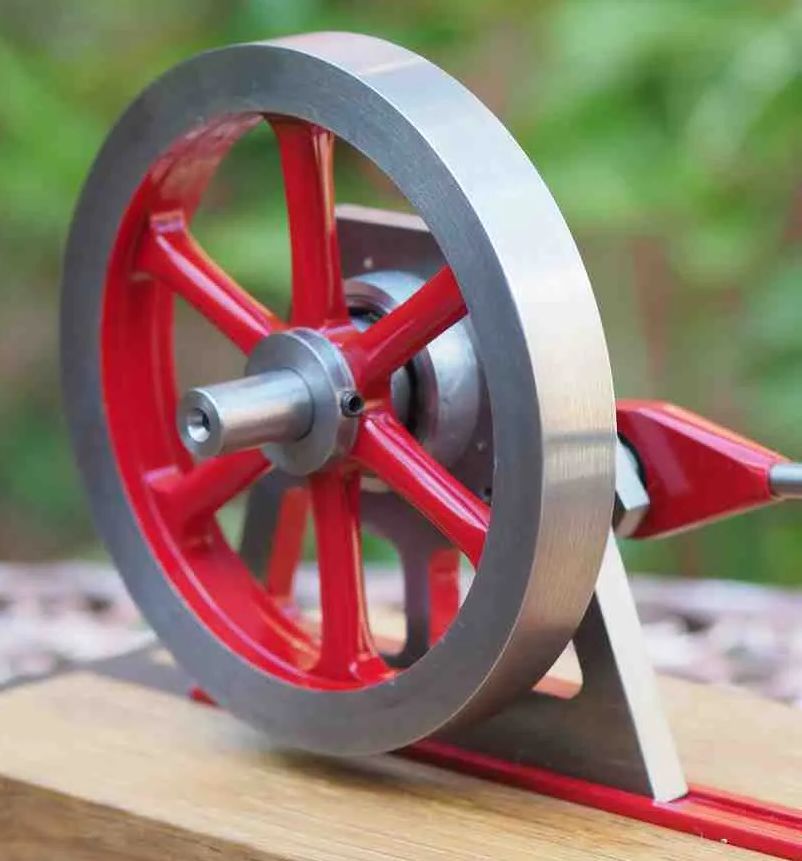

Slika 6: Masivni crveni kotač zamašnjaka pruža neophodnu inerciju.

🧪 Stirlingov model: Može li bez zamašnjaka?

Postoji model stroja koji radi gotovo kao idealni Carnotov ciklus, a nema rotirajući kotač. To je Stirlingov stroj s klackalicom.

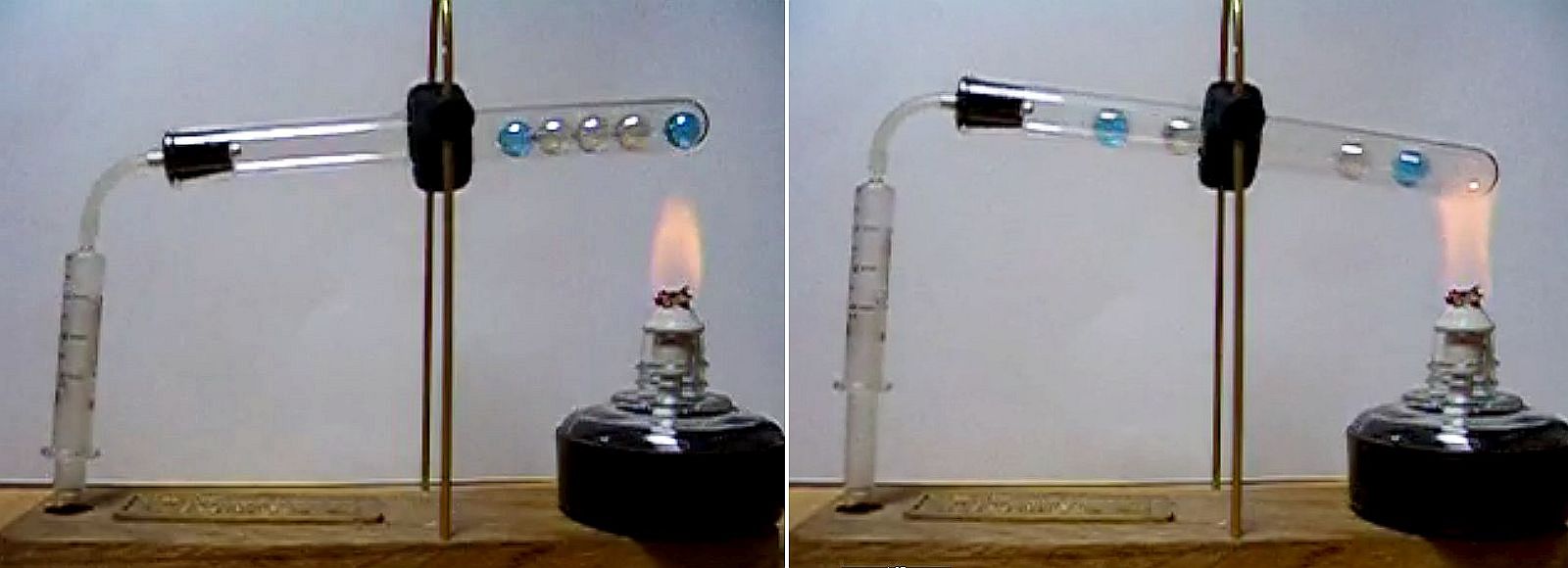

Slika 4: Staklene kuglice unutar epruvete služe kao uteg za povratak klipa.

Kako on radi? Umjesto da vrti kotač, ovaj stroj koristi staklene kuglice. Kada se zrak proširi, on podigne klip i nagne epruvetu. Kuglice se skotrljaju i svojom težinom "pomažu" stroju da se vrati u početni položaj.

Lekcija: Za zatvaranje ciklusa ne trebamo magiju, već način da rad plina privremeno "spremimo" (u povišeni položaj kuglica ili u brzinu kotača) kako bismo ga poslije mogli iskoristiti za kompresiju.

Univerzalnost fizike: Jedna ideja, četiri rješenja

Bez obzira na stoljeće ili tehnologiju, problem je uvijek isti: Kako se vratiti u točku A?

Završna misao: Krug koji je pokrenuo civilizaciju

Kada završite s čitanjem i zatvorite svoje bilježnice, pokušajte na trenutak zaboraviti suhoparne formule i sjetite se slika koje smo prošli. Sve što smo vidjeli — od malog "Sprinkle boya" koji se bori s vrelim strojem, preko precizne elegancije Carnotovog zamašnjaka, pa sve do monumentalnog Teslinog tornja — zapravo je jedna te ista priča o energiji.

Fizika nam daje mapu (dijagram), ali inženjerstvo nam daje snagu (zamašnjak). Carnotov ciklus je ideal kojem težimo, savršeni krug u svijetu punom gubitaka. Sljedeći put kada čujete motor automobila, sjetite se da negdje u pozadini jedan skriveni zamašnjak i dalje neumorno zatvara taj krug, održavajući naš svijet u pokretu.
