Sve što niste znali o sili koja vas slika iznutra

Magnetska rezonancija: Zašto se bojimo "nuklearnog", a ignoriramo leteće stolice?

U svijetu suvremene medicine malo koji uređaj izaziva takvo strahopoštovanje kao onaj masivni "bijeli tunel" koji buči. Pacijenti u njega često ulaze s primarnim strahom od "zračenja", nesvjesni da se zapravo boje pogrešne stvari. Čak i u instituciji koja bi trebala biti stup znanstvene pismenosti, poput Tehničkog muzeja Nikola Tesla u Zagrebu, vidimo klasičnu zabludu: MRI je na posteru uvršten pod "Primjena radioaktivnosti". Ta znanstvena besmislica savršeno ilustrira zašto je NMR tehnologiji, radi mira u kući, oduzeto njezino izvorno ime.

Marketing protiv fizike: Kako je NMR postao MRI

Izvorno ime ove tehnologije je nuklearna magnetska rezonancija (NMR). Riječ "nuklearna" u fizici se ovdje odnosi isključivo na jezgre (nukleuse) atoma vodika koji se nalaze u našem tijelu. Međutim, zbog kolektivne traume od Černobila i Hladnog rata, pacijenti su paničarili na spomen riječi "nuklearno". Liječnici su, mudro, izbacili slovo "N" iz kratice NMR kako bi smirili javnost i sada se pretraga zove MRI (Magnetic Resonance Imaging - Oslikavanje magnetskom rezonancom). Jer čak i danas, kao što vidimo na primjeru plakata iz muzeja ljudi (pa i kustosi!) miješaju magnetsku rezonanciju s radioaktivnošću.

Istina je jednostavna: MRI ne koristi ionizirajuće zračenje. Nema gama zraka, nema rendgena, nema radioaktivnih izotopa. MRI je u osnovi samo jako, jako veliki magnet – ali magnet koji se ponaša prema vrlo preciznim pravilima kvantne fizike.

Magnet koji nikada ne spava

Najveća zabluda kod MRI-a je uvjerenje da se magnet pali i gasi "na gumb". Magnet je uvijek uključen. Čak i kada uređaj ne snima, on posjeduje nevjerojatnu privlačnu silu.

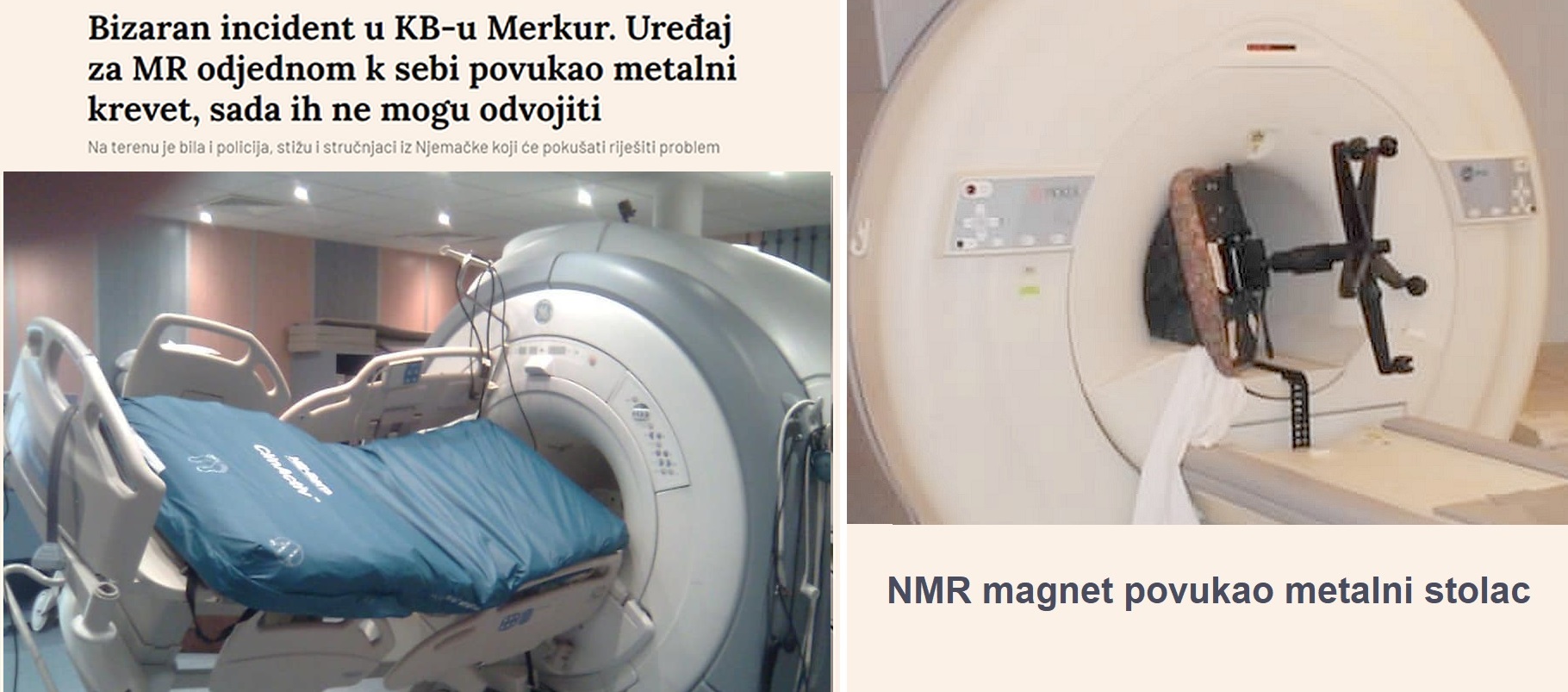

Ovdje nastupa stvarna opasnost: projektilni efekt. Ako u prostoriju uđete s čeličnim kolicima, bocom za kisik ili običnim ključevima, magnet će ih povući takvom brzinom da postaju smrtonosni projektili. To je razlog zašto vas osoblje provjerava više puta – jedna zaboravljena ukosnica u tunelu može postati metak koji leti prema pacijentu.

Kad "neionizirajuće" može postati opasno - Zašto skidamo nakit?

Često čujemo da metal "smeta slici" (stvara artefakte), što je točno. No, postoji i opasniji razlog zagrijavanje.

Opasnost od topline: Ako pacijent ima metalni predmet, pircing ili tetovažu s pigmentom željeznog oksida, on postaje antena. Medicinski arhivi bilježe slučajeve teških opeklina zbog ove indukcije. Tijekom snimanja, uređaj koristi radiovalove (RF zračenje). Metalni nakit formira zatvorenu petlju, RF valovi mogu inducirati električnu struju u metalu, što dovodi do naglog zagrijavanja. Rezultat? Opekline drugog ili trećeg stupnja na mjestu gdje je prsten ili ogrlica dodirivala kožu.

Magnet koji nas postrojava

Da bismo razumjeli magnetsku rezonanciju, moramo znati da smo mi u osnovi hodajuće vreće vode (H₂O). To znači da smo krcati protonima – jezgrama vodika. Ti su protoni poput sićušnih kompasa koji u prirodi titraju i vrte se u svim smjerovima. Kada uđete u MRI uređaj, njegovo snažno magnetsko polje (1,5 T ili 3 T) prisiljava te sićušne kompase da se poravnaju duž osi magneta.

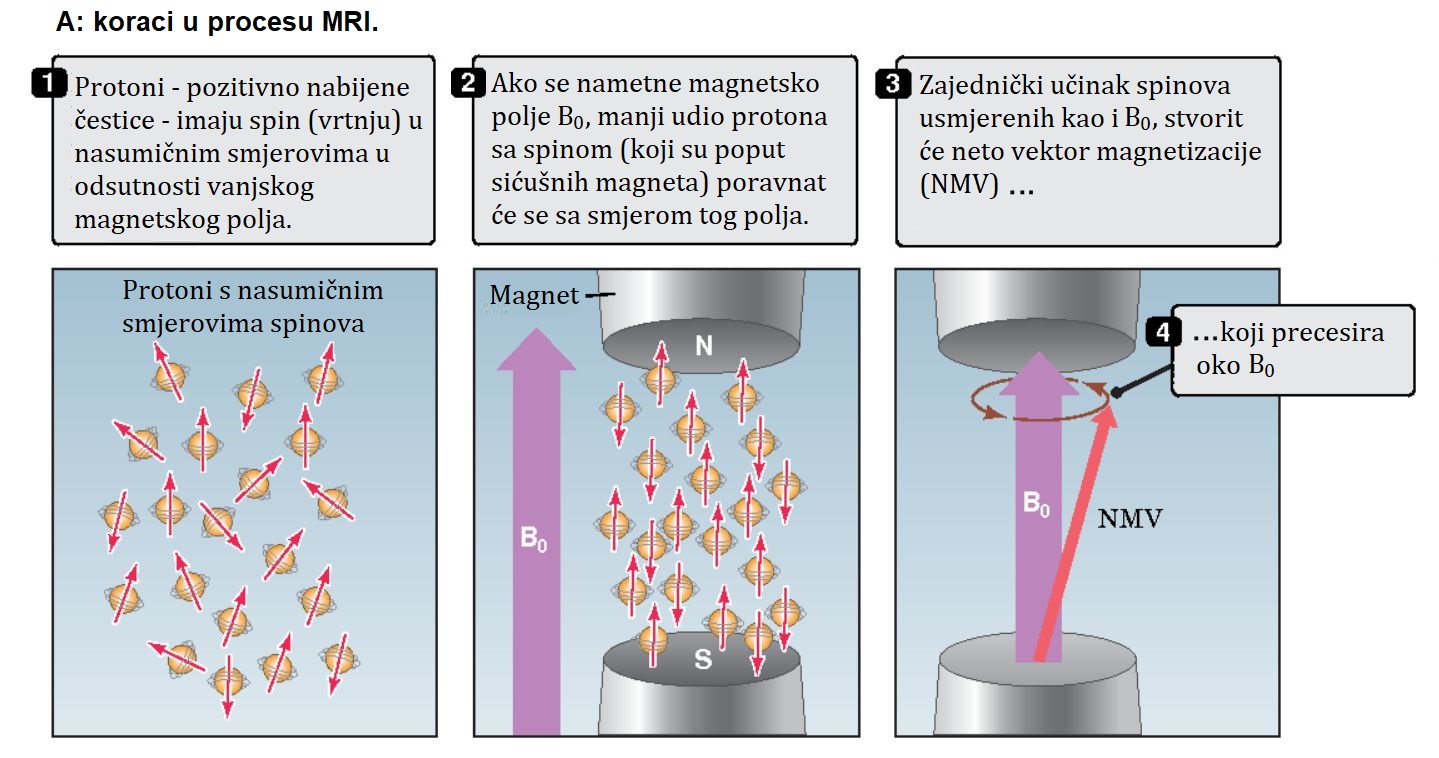

Dijagram protona prije i nakon ulaska u jako magnetsko polje B₀. Spin protona (jezgre vodika) stvara polaritet sa slučajnom raspodjelom, pa je neto magnetski vektor (NMV) nula (lijevo). Primjena jakog magnetskog polja (B₀) uzrokuje poravnanje protonskih dipola tako da je neto vektor M poravnat s B₀ (sredina). Iako se protonski dipoli vrte oko svoje osi kako bi proizveli male magnete, kretanje u prisutnosti magnetskog polja je žiromagnetsko i naziva se precesijom (desno).

Eho iz tijela: Na kojoj stanici odašiljete?

Uređaj odašilje kratki radiofrekvencijski (RF) impuls koji „udari“ protone i izbaci ih iz ravnoteže. No, da bi taj "udarac" uopće djelovao, frekvencija radiovala mora biti pogođena u milimetar. Tu nastupa ključna fizika:

ω = γB

Ova Larmorova jednadžba nam govori da frekvencija vrtnje protona (ω) izravno ovisi o snazi magnetskog polja (B₀). Tek kada uređaj "ugodi" svoju antenu na tu točnu frekvenciju, protoni primaju energiju. Kada impuls prestane, oni se vraćaju u ravnotežu i odašilju signal – Eho, koji hvataju zavojnice uređaja.

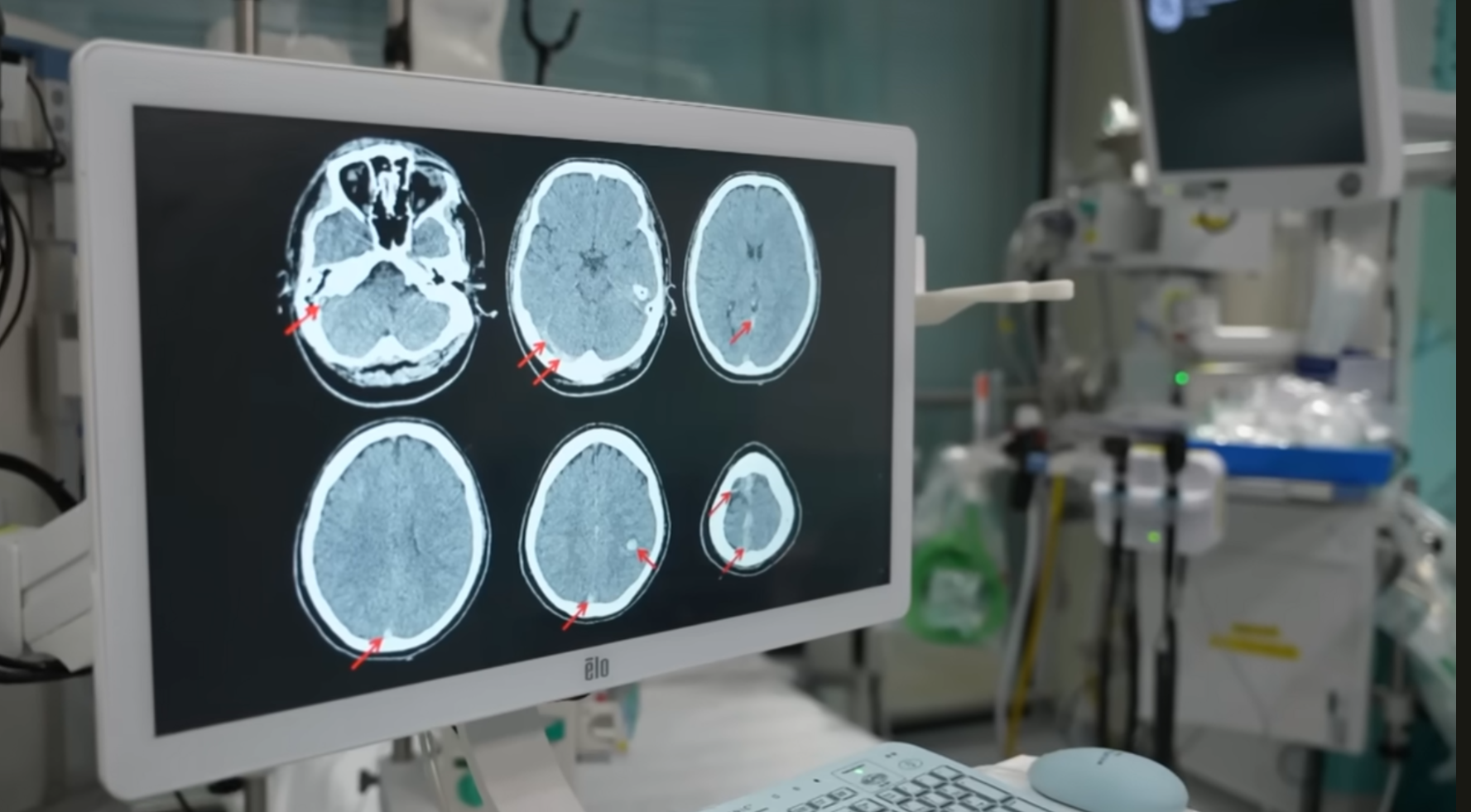

Zašto vidimo tumore? Tajna relaksacije

Tajna je u okolini. Proces povratka u ravnotežu zovemo relaksacija. U masnim tkivima se to događa brzo (kratko T1 vrijeme), dok se u vodi ili upalnom tkivu događa sporo (dugo T1 vrijeme). Računalo te milisekundne razlike pretvara u kontrast na slici.

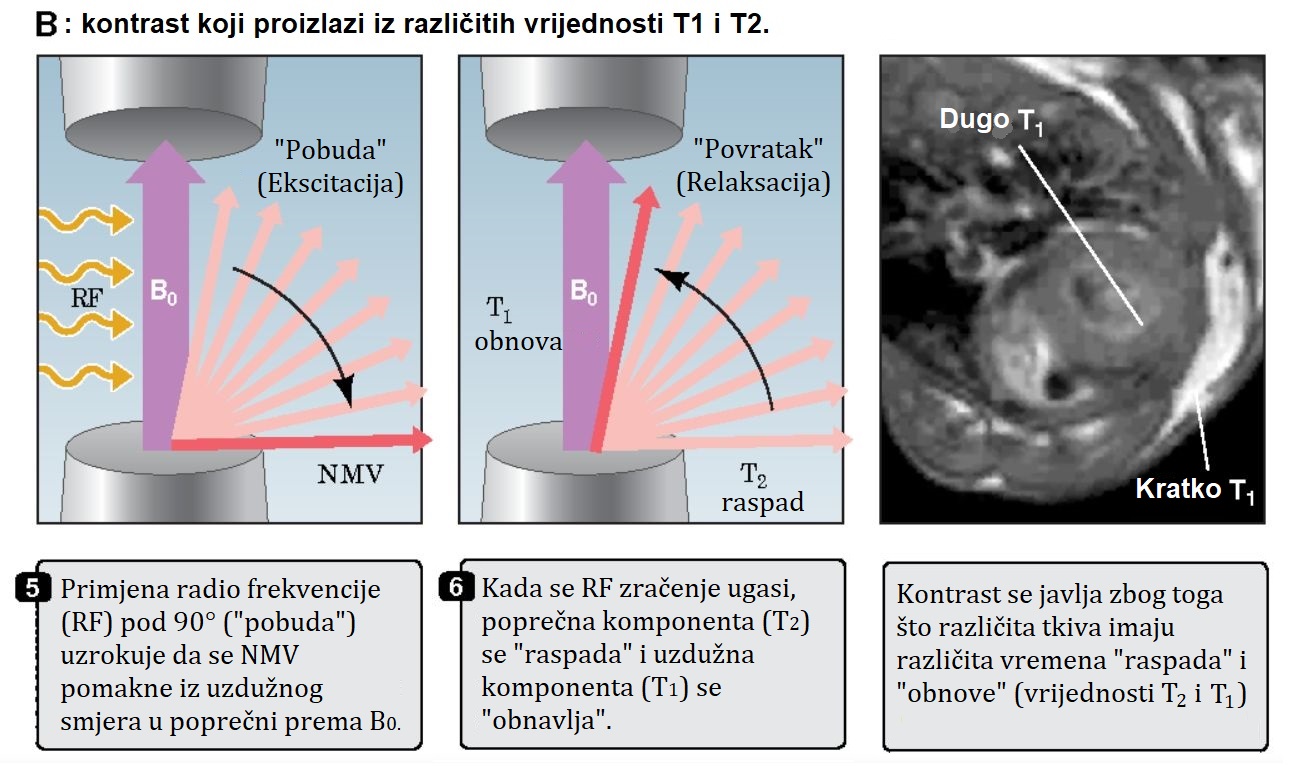

Kontrast koji proizlazi iz različitih vremena T1 i T2. U T1 ponderiranoj MRI slici, tkiva s kraćim T1 imat će veći intenzitet signala od tkiva s duljim T1. T1-ponderirana kontrastna sredstva skraćuju T1 za vodu (H₂O) u tkivu, što rezultira povećanjem intenziteta signala u tkivima u kojima se kontrastno sredstvo nakupilo.

CNC u vašem tijelu i K-prostor

Kako sustav "zna" gdje je koja točka u tijelu? Baš poput numerički vođene CNC glodalice u strojarstvu, MRI koristi izocentar kao nultu referentnu točku. Gradijentne zavojnice zatim milimetarski mijenjaju polje, dajući svakom atomu "poštansku adresu".

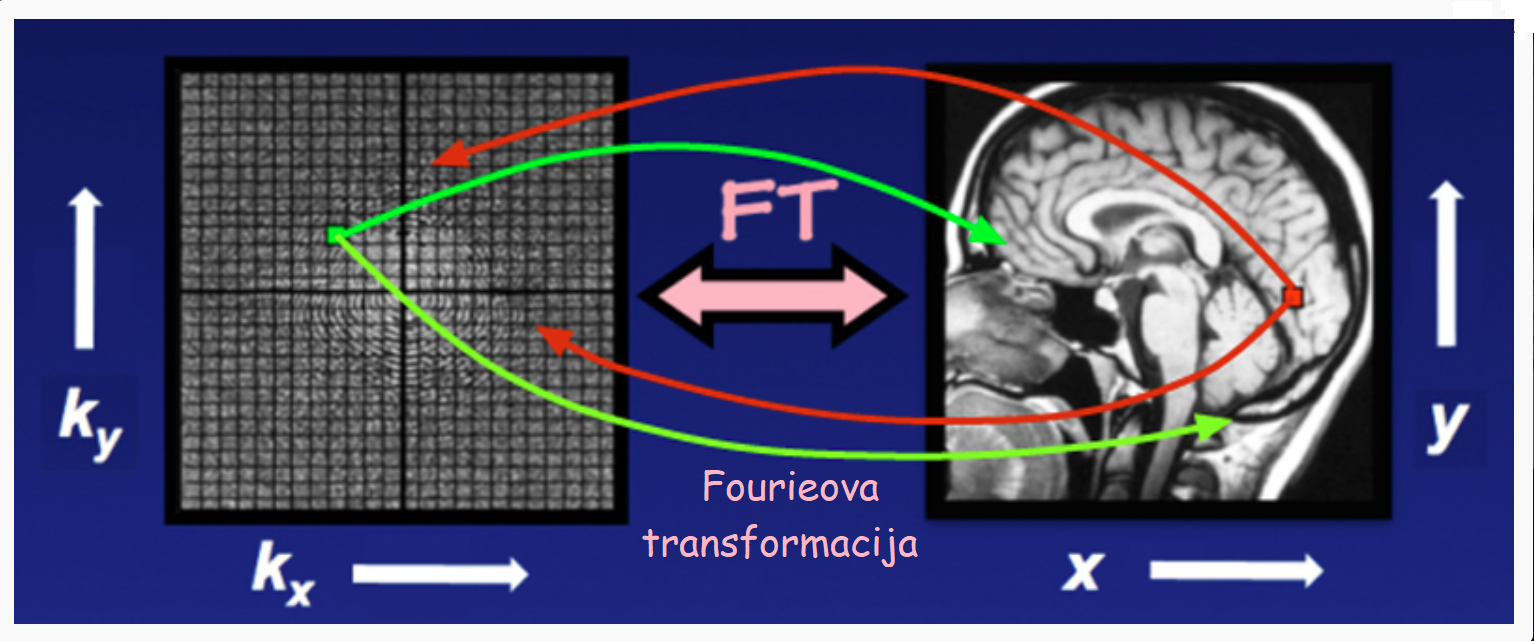

Signal koji antena uhvati sprema se u tzv. K-prostor (k-space). To je tablica frekvencija koja liječniku ne znači ništa dok je Fourierova transformacija ne pretvori u mozaik piksela – sliku koju možemo razumjeti i analizirati.

Ćelije K-prostora obično se prikazuju na pravokutnoj mreži s glavnim osima k_x i k_y. Osi K-prostora odgovaraju vodoravnoj i okomitoj osi slike. K-osi, međutim, predstavljaju prostorne frekvencije u x- i y-smjerovima, a ne položaje. Pojedinačne točke (k_x, k_y) u K-prostoru ne odgovaraju jedan na jedan s pojedinačnim pikselima (x,y) na slici. Svaka točka k-prostora sadrži informacije o prostornoj frekvenciji i fazi za svaki piksel u konačnoj slici. Suprotno tome, svaki piksel na slici preslikava se u svaku točku u K-prostoru.

Buka Amperove sile

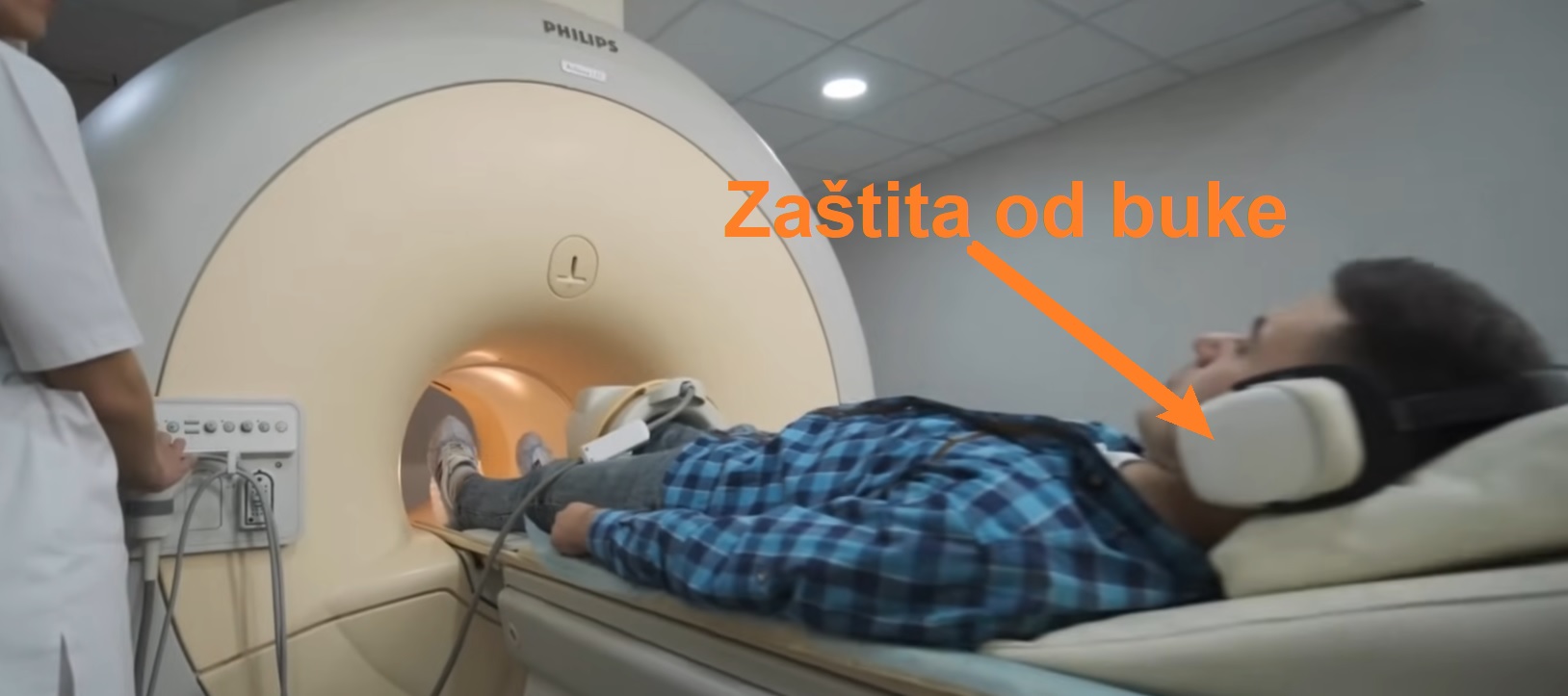

Magnet je uvijek uključen! Obična kemijska olovka postaje metak, a boca za kisik malj. Buka koju čujete je Amperova sila (F = I · ℓ × B). Struje u zavojnicama unutar magneta stvaraju sile koje tresu stroj tisućama puta u sekundi, pretvarajući ga u najskuplji zvučnik na svijetu.

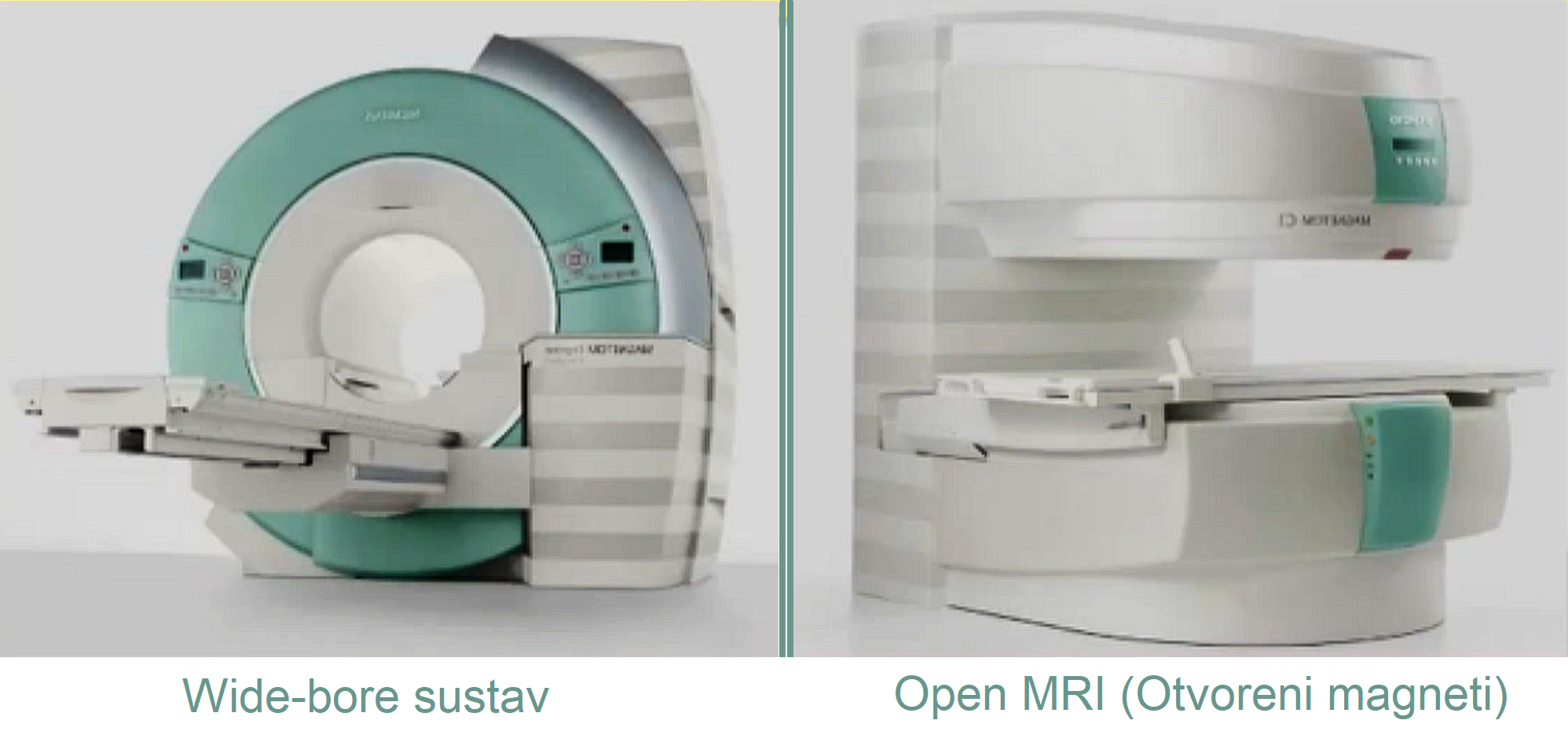

O čemu se još vodi računa u prostorijama za MRI?

Hlađenje magneta

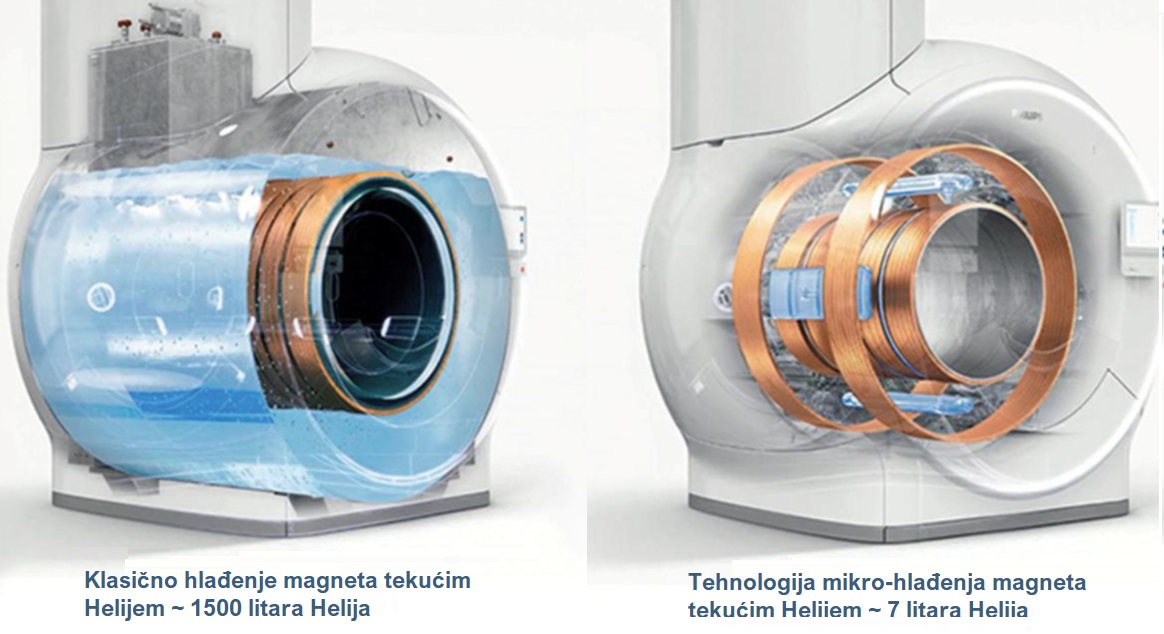

MRI magneti su supravodljivi, što znači da trebaju temperaturu blizu apsolutne nule (-269°C). Prvi NMR strojevi koristili su velike količine tekućeg helija. Zbog globalne nestašice helija, razvijeni su novi skeneri koji umjesto 1.500 litara koriste svega 10-ak litara tekućeg helija. U ovim sustavima helij je trajno zapečaćen u skeneru i nikada ga nije potrebno dopunjavati. Zavojnice se nalaze u vakuumu, a hlade se cirkulacijom kroz tanke cijevi.

Budućnost: Magneti bez helija

Kako bi se eliminirala ovisnost o heliju, uveden je novi način hlađenja — supervodljive zavojnice koje okružuju magnete. Posebno razvijen kruti superhladni bakar visoke čistoće, nanosi se na površinu ovih zavojnica i izolira vakuumskom tehnologijom. Kada se aktivira, može hladiti zavojnice do -269 °C, što je dovoljno za rad MRI sustava. Ova tehnologija smanjuje troškove održavanja uklanjanjem potrebe za tekućim helijem i poboljšava kvalitetu slike, koja može biti narušena nestabilnim temperaturama tekućeg helija.

Treba li nas biti strah?

MRI je jedan od najsigurnijih dijagnostičkih alata ikada izumljenih – ako se poštuju pravila.
    • Ne, nećete "svijetliti u mraku" nakon pregleda.
   • Da, morate priznati da imate onaj geler iz rata, možda pacemaker ili piercing na "strateškom" mjestu. 😉
    • I ne, nemojte pokušati prošvercati "sretni novčić" u džepu.
Sljedeći put kad vidite natpis koji povezuje magnetsku rezonanciju i radioaktivnost, sjetite se da je to samo loš marketing (ili loša fizika). Vaš jedini stvarni neprijatelj u toj prostoriji je – neopreznost.

Zaključak

MRI je vrhunac ljudskog inženjerstva. Strah od „radioaktivnosti“ je promašen, ali duboko poštovanje prema snazi magnetskog polja i inženjerskoj kompleksnosti je i više nego opravdano. Niste u opasnosti od zračenja, već sudjelujete u nevjerojatno preciznom tehnološkom plesu vlastitih atoma.
